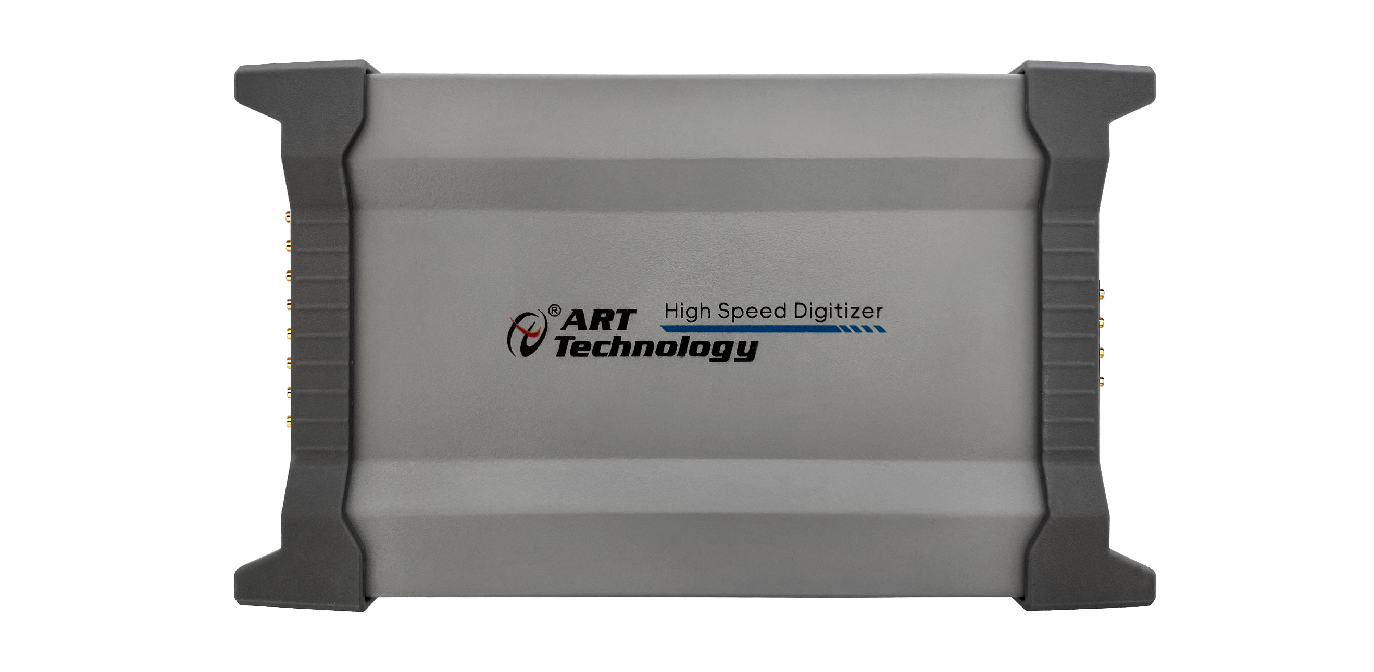

USB8502/8512數據采集卡
產品簡介：4路單端模擬量輸入，12位ADC采樣精度，轉換速率高達40MS/s（USB8502）/80MS/s
產品附件：SMB母頭轉BNC公頭*1m*8,SMB母頭轉SMB母頭*1m*4
在線咨詢
加入對比
加入方案池- 產品詳情
- 相關產品
AD模擬量輸入 | ADC分辨率 | 12位（Bit） | |
輸入通道 | 4路單端 | ||
輸入量程 | ±5V、±1V | ||
采樣率 | 高達40MS/s（USB8502）/80MS/s（USB8512） | ||
采樣方式 | 同步采樣 | ||
| 存儲器深度 | 板載2GB 內存 | ||
校準方式 | 軟件自動校準 | ||
耦合方式 | 直流耦合、交流耦合 | ||
觸發源 | 軟件觸發、ATR觸發、DTR觸發、Trigger 信號觸發（用于多卡同步） | ||
ATR輸入源 | 從AI0~AI3的任一通道輸入 | ||
觸發源輸入范圍 | ATR輸入范圍 | 同AD量程 | |
DTR輸入范圍 | 標準TTL電平 | ||
輸入阻抗 | 1MΩ（50Ω可定制） | ||
帶寬 | 20MHz（USB8502）/40MHz（USB8512） | ||
時鐘源 | 板載時鐘、主卡同步10M時鐘、外部參考10M時鐘、 外時鐘 | ||
外時鐘輸入范圍 | USB8502：10MHz~40MHz，幅值為2Vpp~5Vpp USB8512：10MHz~80MHz，幅值為2Vpp~5Vpp | ||
